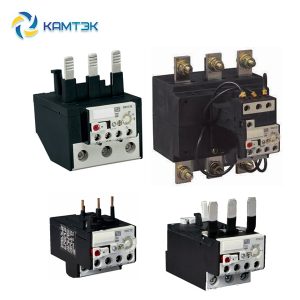

RW — Реле перегрузки (Тепловое реле)
Реле перегрузки для защиты электродвигателей до 840 A прямого монтажа на контакторы и мини-контакторы или специальные базы для раздельного монтажа. 10 класс защиты.
Реле тепловой перегрузки RW_D разработаны для использования с контакторами CWM. Реле оснащаются биметаллическими элементами класса 10, механизмом компенсации температуры окружающего воздуха и имеют дифференциальный механизм для защиты от 1-фазных перегрузок, обеспечивая тем самым надежную защиту моторов.
Регулировка тока срабатывания и программируемая кнопка сброса, которая может работать в ручном или автоматическом режиме.
Особенности:
- Тепловая защита от перегрузок.
- Защита от потери фазы.
- Компенсация температуры окружающего воздуха.
- Характеристика срабатывания — Класс 10.
- Ручная/автоматическая кнопка RESET (сброс).
- Непосредственное крепление на контактор CWM или отдельное крепление.
| Артикул | Наименование теплового реле | Ном. мощность, кВТ | Ном. напряжение, В | Регулируемая уставка, А | Применимо с контактором |
| 12450892 | RW17-1D3-D004 Реле тепловое к мини-контакторам CWC07…16, уставка 0,28…0,4А | 0.12 | 380-415В | 0,28…0,4А | CWC07 |
| 12450895 | RW17-1D3-C063 Реле тепловое к мини-контакторам CWC07…16, уставка 0,4…0,63А | 0.18 | 380-415В | 0,4…0,63А | CWC07 |
| 12450896 | RW17-1D3-D008 Реле тепловое к мини-контакторам CWC07…16, уставка 0,56…0,8А | 0.25 | 380-415В | 0,56…0,8А | CWC07 |
| 12450897 | RW17-1D3-D012 Реле тепловое к мини-контакторам CWC07…16, уставка 0,8…1,2А | 0.37 | 380-415В | 0,8…1,2А | CWC07 |
| 12450898 | RW17-1D3-D018 Реле тепловое к мини-контакторам CWC07…16, уставка 1,2…1,8А | 0.75 | 380-415В | 1,2…1,8А | CWC07 |
| 12450899 | RW17-1D3-D028 Реле тепловое к мини-контакторам CWC07…16, уставка 1,8…2,8А | 1.1 | 380-415В | 1,8…2,8А | CWC07 |
| 12450900 | RW17-1D3-U004 Реле тепловое к мини-контакторам CWC07…16, уставка 2,8…4А | 2.2 | 380-415В | 2,8…4А | CWC07 |
| 12450901 | RW17-1D3-D063 Реле тепловое к мини-контакторам CWC07…16, уставка 4…6,3А | 3 | 380-415В | 4…6,3А | CWC07 |
| 12450903 | RW17-1D3-U008 Реле тепловое к мини-контакторам CWC07…16, уставка 5,6…8А | 3.7 | 380-415В | 5,6…8А | CWC09 |
| 12450905 | RW17-1D3-U010 Реле тепловое к мини-контакторам CWC07…16, уставка 7…10А | 4.5 | 380-415В | 7…10А | CWC012 |
| 12450906 | RW17-1D3-D125 Реле тепловое к мини-контакторам CWC07…16, уставка 8…12,5А | 5.5 | 380-415В | 8…12,5А | CWC012 |
| 12450907 | RW17-1D3-U015 Реле тепловое к мини-контакторам CWC07…16, уставка 10…15А | 7.5 | 380-415В | 10…15А | CWC016 |
| 12450908 | RW17-1D3-U017 Реле тепловое к мини-контакторам CWC07…16, уставка 11…17А | 9.2 | 380-415В | 11…17А | CWC016 |
| 12450909 | RW17-2D3-U010 Реле тепловое к мини-контакторам CWC025, уставка 7…10А | 4.5 | 380-415В | 7…10А | CWC025 |
| 12450910 | RW17-2D3-D125 Реле тепловое к мини-контакторам CWC025, уставка 8…12,5А | 5.5 | 380-415В | 8…12,5А | CWC025 |
| 12450911 | RW17-2D3-U015 Реле тепловое к мини-контакторам CWC025, уставка 10…15А | 7.5 | 380-415В | 10…15А | CWC025 |
| 12450912 | RW17-2D3-U017 Реле тепловое к мини-контакторам CWC025, уставка 11…17А | 9.2 | 380-415В | 11…17А | CWC025 |
| 12450913 | RW17-2D3-U023 Реле тепловое к мини-контакторам CWC025, уставка 15…23А | 11 | 380-415В | 15…23А | CWC025 |
| 12450914 | RW17-2D3-U032 Реле тепловое к мини-контакторам CWC025, уставка 22…32А | 15 | 380-415В | 22…32А | CWC025 |
| 12140441 | RW27-2D3-D004 Реле тепловое к контакторам CWB9…38, уставка 0,28…0,4A | 0.12 | 380-415В | 0,28…0,4А | CWB9 |
| 12140442 | RW27-2D3-C063 Реле тепловое к контакторам CWB9…38, уставка 0,4…0,63А | 0.18 | 380-415В | 0,4…0,63А | CWB9 |
| 12140443 | RW27-2D3-D008 Реле тепловое к контакторам CWB9…38, уставка 0,56…0,8А | 0.25 | 380-415В | 0,56…0,8А | CWB9 |
| 12140444 | RW27-2D3-D012 Реле тепловое к контакторам CWB9…38, уставка 0,8…1,2А | 0.37 | 380-415В | 0,8…1,2А | CWB9 |
| 12140445 | RW27-2D3-D018 Реле тепловое к контакторам CWB9…38, уставка 1,2…1,8А | 0.75 | 380-415В | 1,2…1,8А | CWB9 |
| 12140446 | RW27-2D3-D028 Реле тепловое к контакторам CWB9…38, уставка 1,8…2,8А | 1.1 | 380-415В | 1,8…2,8А | CWB9 |
| 12140447 | RW27-2D3-U004 Реле тепловое к контакторам CWB9…38, уставка 2,8…4А | 2.2 | 380-415В | 2,8…4А | CWB9 |
| 12140448 | RW27-2D3-D063 Реле тепловое к контакторам CWB9…38, уставка 4…6,3А | 3 | 380-415В | 4…6,3А | CWB9 |
| 12140449 | RW27-2D3-U008 Реле тепловое к контакторам CWB9…38, уставка 5,6…8А | 3.7 | 380-415В | 5,6…8А | CWB9 |
| 12140450 | RW27-2D3-U010 Реле тепловое к контакторам CWB9…38, уставка 7…10А | 4.5 | 380-415В | 7…10А | CWB12 |
| 12140451 | RW27-2D3-D125 Реле тепловое к контакторам CWB9…38, уставка 8…12,5А | 5.5 | 380-415В | 8…12,5А | CWB12 |
| 12140452 | RW27-2D3-U015 Реле тепловое к контакторам CWB9…38, уставка 10…15А | 7.5 | 380-415В | 10…15А | CWB18 |
| 12140453 | RW27-2D3-U017 Реле тепловое к контакторам CWB9…38, уставка 11…17А | 9.2 | 380-415В | 11…17А | CWB18 |
| 12140454 | RW27-2D3-U023 Реле тепловое к контакторам CWB9…38, уставка 15…23A | 11 | 380-415В | 15…23А | CWB25 |
| 12140455 | RW27-2D3-U032 Реле тепловое к контакторам CWB9…38, уставка 22…32A | 15 | 380-415В | 22…32А | CWB32 |
| 12140456 | RW27-2D3-U040 Реле тепловое к контакторам CWB9…38, уставка 32…40A | 18.5 | 380-415В | 32…40A | CWB38 |
| 13368960 | RW67-5D3-U040 Реле тепловое для контакторов CWB40…80, уставка 25…40А | 18.5 | 380-415В | 25…40А | CWB40 |
| 13368961 | RW67-5D3-U050 Реле тепловое для контакторов CWB40…80, уставка 32…50А | 22 | 380-415В | 32…50А | CWB50 |
| 13368962 | RW67-5D3-U057 Реле тепловое для контакторов CWB40…80, уставка 40…57А | 30 | 380-415В | 40…57А | CWB65 |
| 13368963 | RW67-5D3-U063 Реле тепловое для контакторов CWB40…80, уставка 50…63А | 30 | 380-415В | 50…63А | CWB65 |
| 13368964 | RW67-5D3-U070 Реле тепловое для контакторов CWB40…80, уставка 57…70А | 37 | 380-415В | 57…70А | CWB80 |
| 13368965 | RW67-5D3-U080 Реле тепловое для контакторов CWB40…80, уставка 63…80А | 37 | 380-415В | 63…80А | CWB80 |
| 10186370 | RW117-1D3-U080 Тепловое реле к контакторам CWM 95…105, уставка 63…80А | 45 | 380-415В | 63…80А | CWM95 |
| 10410002 | RW117-1D3-U097 Тепловое реле к контакторам CWM 95…105, уставка 75…97А | 45 | 380-415В | 75…97А | CWM95 |
| 10410003 | RW117-1D3-U112 Тепловое реле к контакторам CWM 95…105, уставка 90…112А | 55 | 380-415В | 90…112А | CWM105 |
| 10045646 | RW117-2D3-U097 Тепловое реле для контактора CWM 112, уставка 75…97А | 55 | 380-415В | 75…97А | CWM112 |
| 10410004 | RW117-2D3-U112 Тепловое реле для контактора CWM112, уставка 90…112А | 55 | 380-415В | 90…112А | CWM112 |
| 10045647 | RW317-1D3-U150 Тепловое реле к контакторам CWM 112/150/180/250/300/400/500, уставка 100…150А | 75 | 380-415В | 100…150А | CWM150 |
| 10410005 | RW317-1D3-U215 Тепловое реле к контакторам CWM 112/150/180/250/300/400/500, уставка 140…215А | 110 | 380-415В | 140…215А | CWM250 |
| 10410006 | RW317-1D3-U310 Тепловое реле к контакторам CWM 112/150/180/250/300/400/500, уставка 200…310А | 150 | 380-415В | 200…310А | CWM300 |
| 10410007 | RW317-1D3-U420 Тепловое реле к контакторам CWM 112/150/180/250/300/400/500, уставка 275…420А | 220 | 380-415В | 275…420А | CWM400 |
| 10452250 | RW407-1D3-U600 Тепловое реле к контакторам CWM 500 / 630, уставка 400…600А | 330 | 380-415В | 400…600А | CWM630 |
| 10045637 | RW407-1D3-U840 Тепловое реле к контакторам CWM 630 / 800, уставка 560…840А | 440 | 380-415В | 560…840А | CWM800 |
