4 основных типа соединительных модулей и 4 комбинации сборок пускателей

28 Ноя 2017

Продвинутые щитовики при разработке своих шкафов управлений зачастую используют специальные сборки пускателей (моторник+контактор) на жесткой сцепке, особенно если речь идет о серийном производстве изделий.

Данные сборки пускателей решают несколько важных задач:
1) ускоряют процесс сборки;
2) упрощают процесс сборки;
3) оптимизируют пространство внутри шкафа.

Электротехнический концерн WEG производит целый спектр таких решений.
Всего за несколько секунд Вы можете собрать различные комбинации пускателей на жесткой сцепке до 80 А. Для сборки пускателей (моторник+контактор) нужны специальные соединительные модули.

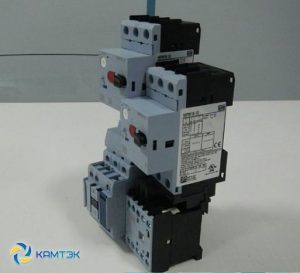

Существует 4 основных типа соединительных модулей и, соответственно, 4 комбинации сборок пускателей:

1. Соединитель серии CIC16 — для стыковки автомата MPW18 и миниконтактора CWC0 (с катушками АС и DC).
2. Соединитель серии ECCMP-18B38 — для стыковки автомата MPW18 и контактора CWB (с катушкой АС).
3. Соединитель серии ECCMP-40B38 — для стыковки автомата MPW40 и контактора CWB (с катушкой АС).
4. Соединитель серии ECCMP-40B38DC — для стыковки автомата MPW40 и контактора CWB (с катушкой DС).

Разнообразие соединителей объясняется различием габаритов моторных автоматов и контакторов.
Интересно отметить, что высота контакторов с катушками управления на постоянный ток DC больше высоты контакторов с катушками управления на переменный ток АС. Поэтому для контакторов АС и DC выпускаются разные соединительные модули.
