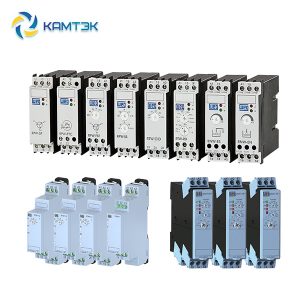

Реле контроля, реле времени, реле уровня

Высокоточные электронные схемы защищены от линейных шумов. Компактные (ширина: 22 мм) и подходят для прямого монтажа на 35 мм DIN-рейку или винтами. Светодиоды для индикации состояния и высокой надежности контактов.

Основные особенности:

  • Реле контроля RPW.
  • Реле времени RTW.
  • Реле уровня RNW.
  • Компактные, шириной 22,5 мм, могут быть установлены непосредственно на DIN-рейку или с крепежными винтами.
  • Высокоточные электронные схемы, защищенные от линейных шумов.
  • Светодиоды для индикации состояния.
  • Высокая надежность контактов.
Контрольные реле RPW:

Контрольные реле RPW являются конкурентоспособным решением для мониторинга напряжения для защиты от наиболее распространенных типов электрических сбоев. Мониторинг напряжения в электрических установках очень важен в следующим случаях: потеря фазы, перенапряжение, нарушение последовательности фаз и пониженное напряжение. Потеря фазы и перенапряжение могут вызвать перегрев оборудования и двигателей, сокращая их продолжительность жизни. Инверсия чередования фаз становится причиной работы двигателя в неправильном для технологического процесса направлении. Возникновение пониженного напряжения может вызвать запуск оборудования в неопределенном режиме. Имея пять различных функций, линейка RPW идеально подходит для использования в системах управления двигателями.

Стандарты: МЭК/EN 60947-1, МЭК/EN 609475-1.

 Доступные модели:
  • RPW-FF: Потери фазы.
  • RPW-FSF: Потери фазы и чередования фаз.
  • RPW-SS: Недостаточного и избыточного напряжений.
  • RPW-PTC: Термисторное реле.

Реле времени RTW/ERTW:

Идеально подходят для таких применений, как промышленные процессы, автоматизация и пускатели двигателей. Реле времени RTW переключают выходной контакт, основываясь на выбранной функции и времени. Реле доступны для многих временных диапазонов, настраиваются от 0,1 секунды до 150 часов с 9 различными функциями.

Стандарты: МЭК/EN 60947-1, МЭК/EN 609475-1.

Доступные модели:

  • RTW-PE: Импульс включения.
  • RTW-RE: Задержка включения.
  • RTW-RD: Задержка выключения.
  • RTW-ET: Звезда-треугольник.
  • RTW-CI: Асимметричный переключатель «Запуск включение».
  • RTW-CIR: Асимметричный переключатель «Запуск выключение».
  • RTW-RDI: Задержка выключения без управляющего напряжения.
  • RTW-CIL: Симметричный переключатель «Запуск включение».
  • RTW-CID: Симметричный переключатель «Запуск выключение».
  • ERWT: Многофункциональное реле времени.

Реле уровня RNW:

Реле уровня WEG представляют собой электронные устройства управления, которые позволяют осуществлять мониторинг и автоматическое регулирование уровня электропроводных жидкостей. Реле широко используются в автоматизации резервуаров. RNW могут быть использованы в ряде применений для предотвращения опустошения насосов, переполнения емкостей, активации соленоидов или аварийных сигналов.

Стандарты: МЭК/EN1812-1,  МЭК/EN 60947-1, МЭК/EN 609475-1.

Доступные модели:

  • RNW-EN: Наполнение.
  • RNW-ES: Опорожнение.

WEG-электронные реле



Артикул Наименование реле Кол-во переключ. контактов Диапазон времени Ном. напря-жение, В
13960218 RMW17-FSN01D97 Реле контроля напряжения и фаз, 380-415VAC, 50/60Hz 1   208-480
10075632 RPW-SSD33 Реле контроля напряжения: мин/макс напряжение, 380 V АС 1   208-480
12337266 ERWM-VM1-01D90 Многофункциональное реле защиты 1НО/1НЗ, 208-480 V, 0(OFF)…30s 1 30 секунд 208-480
10075636 RPW-PTC Реле термисторное PTC 24-240V50/60Hz-DC 1   24-240 (АС/DC)

10753285 RTW-RE02-MAT-E05 Реле времени: задержка включения 0.1s…10min, 2NOC, 24-240 V, АС/DC 2 10 минут 24-240 (АС/DC)
10753337 RTW-RE02-MBT-E05 Реле времени: задержка включения 0,2s…150h, 2NOC, 24-240, V АС/DC 2 150 часов 24-240 (АС/DC)
10753334 RTW-RD02-MAT-E05 Реле времени: задержка отключения 0,1s…10min, 2NOC, 24-240 V, AC/DC 2 10 минут 24-240 (АС/DC)
10753396 RTW-RD02-MBT-E05 Реле времени: задержка отключения 0,2s…150h, 2NOC, 24-240 V, AC/DC 2 150 часов 24-240 (АС/DC)

12735286 RTW17-A01U001SE40 220-240 V AC/ 24 V DC, 1НОЗ Реле времени: задержка на включение 0,1…1c 1 1 секунда 24-240 (АС/DC)
12735382 RTW17-A01U010SE40 220-240 V AC50/60 Hz, 1НОЗ, Реле времени: задержка на включение 1-10 c 1 10 секунд 24-240 (АС/DC)
12590261 RTW17-A01U030SE40 220-240 V AC50/60 Hz, 1НОЗ Реле времени: задержка на включение 3-30 c 1 30 секунд 24-240 (АС/DC)
12738206 RTW17-A01U060SE40 220-240 V AC50/60 Hz, 1НОЗ Реле времени: задержка на включение 6-60 c 1 60 секунд 24-240 (АС/DC)
12738242 RTW17-A02U001SE40 220-240 V AC/ 24 V DC, 2НОЗ Реле времени: задержка на включение 0,1…1c 2 1 секунда 24-240 (АС/DC)
12738244 RTW17-A02U010SE40 220-240 V AC50/60 Hz, 2НОЗ Реле времени: задержка на включение 1-10 c 2 10 секунд 24-240 (АС/DC)
12738245 RTW17-A02U030SE40 220-240 V AC50/60 Hz, 2НОЗ Реле времени: задержка на включение 3-30 c 2 30 секунд 24-240 (АС/DC)
12738246 RTW17-A02U060SE40 220-240 V AC50/60 Hz, 2НОЗ Реле времени: задержка на включение 6-60 c 2 60 секунд 24-240 (АС/DC)

10075556 RTW-RDI02-U030SE05 Реле времени: задержка отключения после снятия напряжения питания 3s…30s, 2NOC 2 30 cекунд 24-240 (АС/DC)
10075557 RTW-RDI02-U060SE05 Реле времени: задержка отключения после снятия напряжения питания 6s…60s, 2NOC 2 60 cекунд 24-240 (АС/DC)
10075560 RTW-RDI02-U010ME05 Реле времени: задержка отключения после снятия напряжения питания 60s…600s, 2NOC 2 600 секунд 24-240 (АС/DC)

12740939 RTW17-G 220-240 V AC50/60 Hz, 2НОЗ Реле времени: звезда-треугольник 3-30 c 2 30 секунд 24-240 (АС/DC)
12074471 ERWT-MF2-02MT1E05 Многофункциональное реле времени, 2NOC 2 10дней 24-240 (АС/DC)
